E-BIKE充電器

應用概述

為了減少電動自行車充電自燃事件的發生，國家出臺新國標來規范電池包和充電器。電動自行車的充電器必須符合3C認證，若產品出口，還需符合相關國家/地區認證標準。為了滿足認證，充電器需提高效率和可靠性，因此對方案和器件的選用有著更高的要求。

電路原理圖

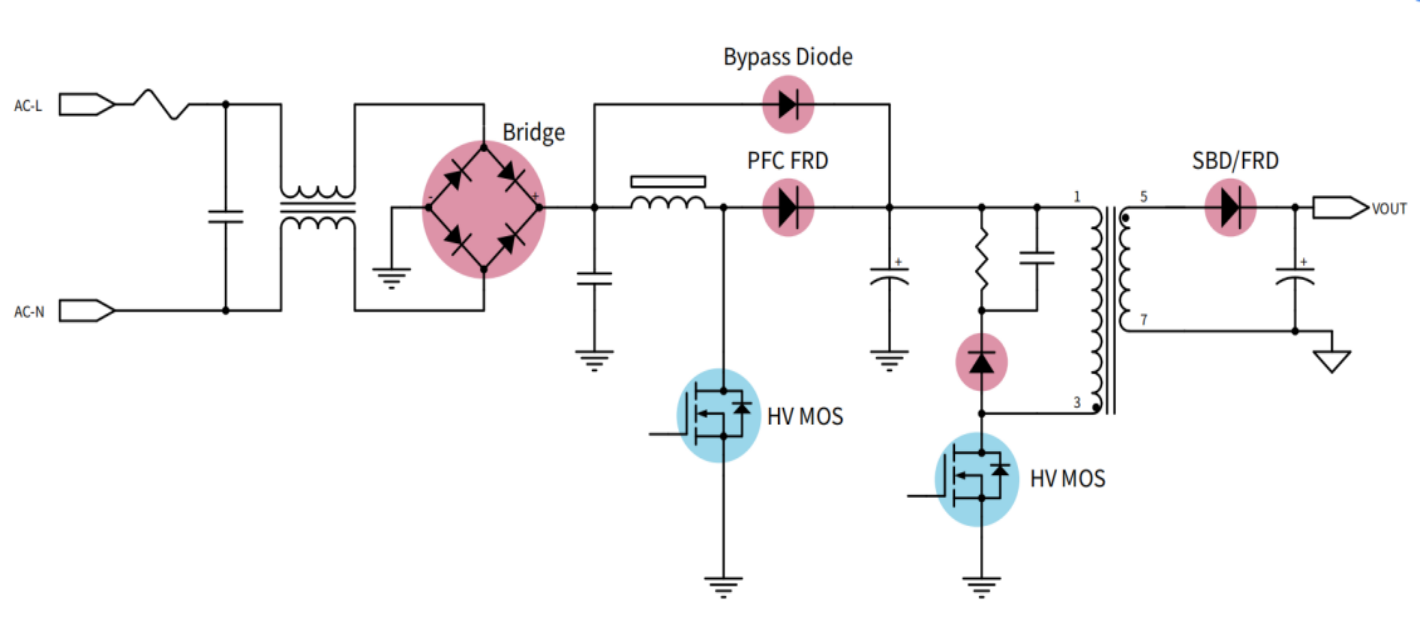

方案1：PFC+Flyback

120W 以內的充電器的原理框圖

器件選型

POWER

Bridge

PFC FRD

Bypass Diode

SBD/FRD

42V/2A 84W

GBU8V06

MUR460

S2JB

TSR20L300CT

54.6V/2A 109.2W

GBU1006L

MUR460

S3JB

MUR1640CT

注：輸出電壓高于45V，D5可以采用沃爾德超快恢復二極管MUR1040CT/MUR1640CT/MUR1060CT/MUR1660CT

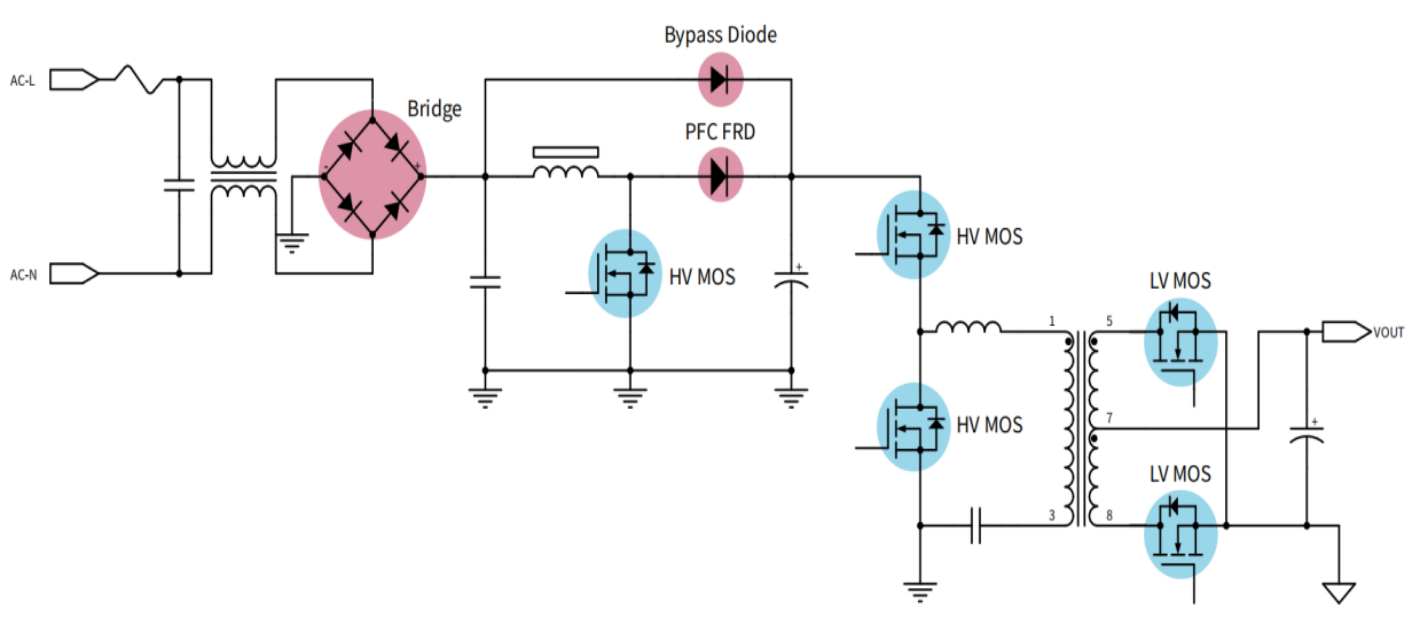

方案2：PFC+LLC+SR

120W 以內的充電器的原理框圖

器件選型

POWER	Bridge	PFC FRD	Bypass Diode
42V/4A 168W	GBU1506L	MURE8R60ACT	S5JSP
54.6V/3A 163.8W	GBU1506L	MURE8R60ACT	S5JSP
54.6V/4A 218.4W	GBU1506L	MURE1660ACT	S5JSP
54.6V/5A 273W	GBU2506L	MURE1660ACT	S8JSP

沃爾德肖特基二極管采用先進的封裝工藝，具有低正向壓降的特點。電流涵蓋了1A到60A，電壓從40V到200V全覆蓋，可以滿足電源產品的高效率，高可靠性的需求。

沃爾德快恢復二極管采用先進的封裝工藝，電壓從100V到1700V，電流從1A到300A,反向恢復時間從16ns到500ns ,適用于PFC電路，高頻高壓電源等。

沃爾德LOW VF快恢復二極管具有低的VF值、低漏電流，應用于PFC電路、高頻高壓電路、次級整流電路。

沃爾德共陰共陽快恢復二極管具有一致性好，低VF值、低Trr、低漏電流的特性，應用于高頻橋式整流電路，正負壓輸出整流電路、高頻高壓大電流電路。
