逆變橋

產品概述

逆變橋是由四顆快恢復二極管整合一起，即將四顆芯片封裝到一個支架上作橋式連接，有四個引出腳。兩只二極管負極的連接點是直流輸出端的“正極”，兩只二極管正極的連接點是直流輸出端的“負極”，另兩個引腳是交流輸入端，外用絕緣塑料封裝而成。

產品特點

逆變橋

逆變橋工作頻率高（10KHz-70KHz）,PCBA面積?。环聪蚧謴?fù)時間為75ns，反向恢復時間較短, 雜散電容相對較小，所以對EMI 改善有優勢。

電路應用

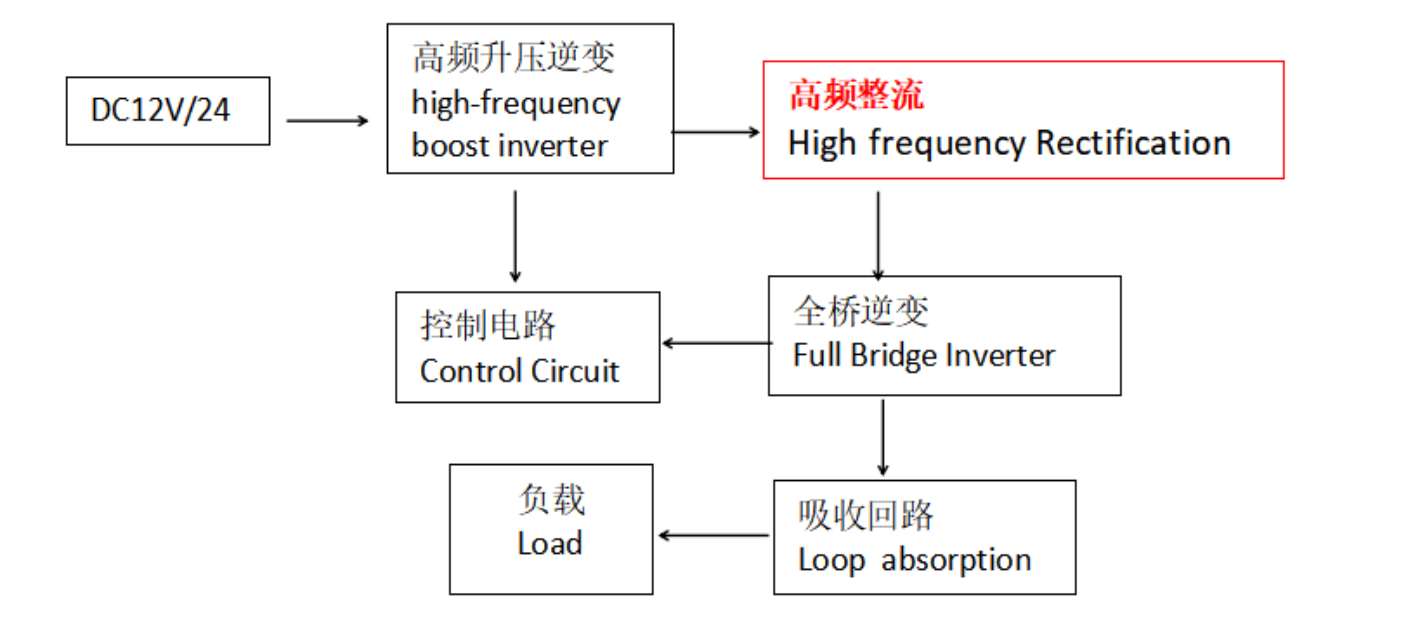

直流電經過高頻升壓到高頻整流電路，輸出直流電壓，經過全橋逆變輸出交流電供負載使用。

應用領域

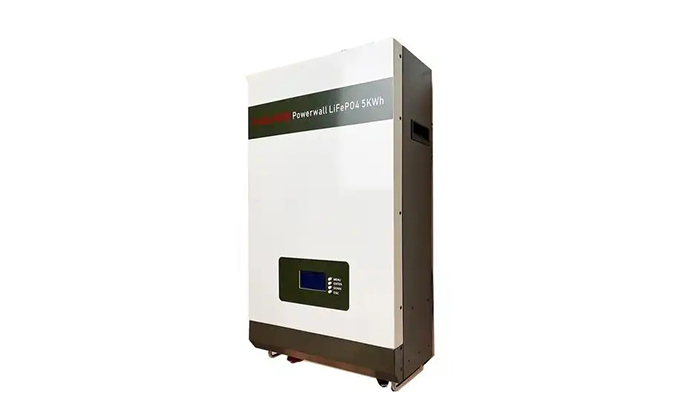

家庭儲能

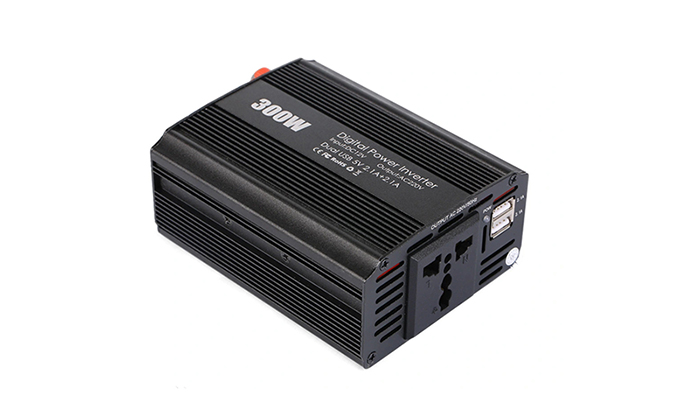

車載逆變器

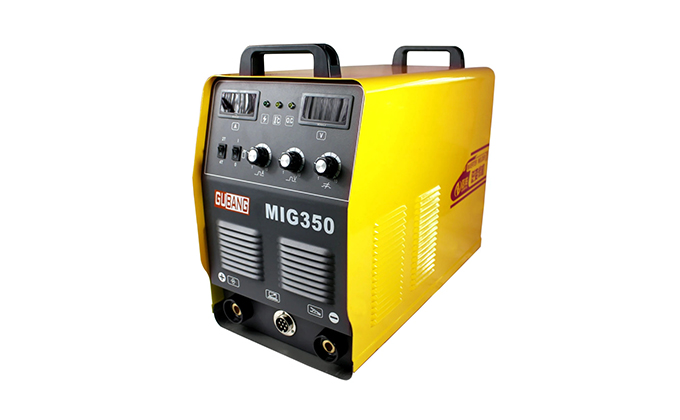

焊機

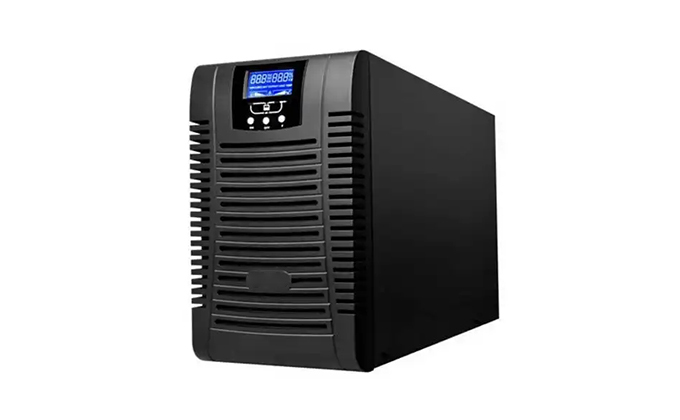

UPS電源

產品選型

Type	Current	Voltage	Package	Application	VF @25℃	IR(uA)25℃	IR(mA)125℃	IFSM(A)	Tj（℃）	Download
D3K203E50	2	300	D3K	150W	0.95@2A	10	500	50	-55 to +150
D3K206E50	2	600	D3K	150W	1.1@2A	10	500	50	-55 to +150
MSB403E50	4	300	MSB	150W	1.0@2A	10	500	120	-55 to +150
MSB406E50	4	600	MSB	200W	1.1@2A	10	500	120	-55 to +150
GBU603E50	6	300	GBU	250W	0.95@3A	10	500	175	-55 to +150
D3K603E50	6	300	D3K	150W	0.92@3A	10	500	175	-55 to +150
D3K606E50	6	600	D3K	200W	0.98@3A	10	500	175	-55 to +150
RBU606E50	6	600	RBU	300W	1.15@3A	10	500	175	-55 to +150
GBU606E50	6	600	GBU	500W	1.15@3A	10	500	175	-55 to +150
LSB803E50	8	300	LSB	200W	1.0@4A	10	500	127	-55 to +150
LSB806E50	8	600	LSB	400W	1.5@4A	10	500	127	-55 to +150
GBU803E50	8	300	GBU	300W	0.9@4A	10	500	175	-55 to +150
D3K803E50	8	300	D3K	300W	0.9@4A	10	500	175	-55 to +150
GBU806E50	8	600	GBU	500W	1.05@4A	10	500	175	-55 to +150
D3K806E50	8	600	D3K	400W	1.25@4A	10	500	175	-55 to +150
GBU1003E50	10	300	GBU	500W	0.92@5A	10	500	200	-55 to +150
GBU1004E50	10	400	GBU	500W	0.95@5A	10	500	220	-55 to +150
GBU1006E50	10	600	GBU	800W	1.25@5A	10	500	200	-55 to +150
GBJ1503E50	15	300	GBJ	800W	0.95@7.5A	10	500	225	-55 to +150
GBJ1506E50	15	600	GBJ	1000W	1.4@7.5A	10	500	220	-55 to +150
GBU1503E50	15	300	GBU	800W	0.95@7.5A	10	500	225	-55 to +150
GBU1506E50	15	600	GBU	1000W	1.4@7.5A	10	500	240	-55 to +150
GBU2503E50	25	300	GBU	1000W	1.05@7.5A	10	500	300	-55 to +150
GBJ2503E50	25	300	GBJ	1200W	1.05@7.5A	10	500	250	-55 to +150
GBU2506E50	25	600	GBU	1500W	1.55@12.5A	10	500	300	-55 to +150
GBJ2506E50	25	600	GBJ	1800W	1.65@12.5A	10	500	300	-55 to +150
GBJ3503E50	35	300	GBJ	1500W	1.1@17.5A	10	500	380	-55 to +150
GBJ3506E50	35	600	GBJ	2500W	1.65 @17.5A	10	500	380	-55 to +150
GBJ4003E50	40	300	GBJ	2000W	1.1@20A	10	500	450	-55 to +150
GBJ4006E50	40	600	GBJ	3000W	1.8@17.5A	10	500	450	-55 to +150
DXB4003E50	40	300	DXT	2500W	1.1@20A	10	20	450	-55 to +150
DXB4006E50	40	600	DXT	3500W	1.6@20A	10	20	450	-55 to +150
DXT4006E50	40	600	DXT-5	3500W	1.6@20A	10	20	450	-55 to +150
DXT6003E50	60	300	DXT-5	3000W	1.2@30A	10	20	550	-55 to +150
DXT6006E50	60	600	DXT-5	4000W	1.8@30A	10	20	550	-55 to +150
DXB6003E50	60	300	DXT	3000W	1.2@30A	10	20	500	-55 to +150
DXB6006E50	60	600	DXT	4000W	1.8@30A	10	20	500	-55 to +150
DXB8003E50	80	300	DXT	3500W	1.25@40A	10	20	550	-55 to +150
DXB8006E50	80	600	DXT	5000W	2@40A	10	20	550	-55 to +150
DXT8006E50	80	600	DXT-5	5000W	2@40A	10	20	550	-55 to +150
ABS206E50	2	600	ABS	100W	1.0@1A	0.2	0.5	50	-55 to +150
D3K1503E150	15	300	D3K	400W	0.7@3A	0.1	0.5	180	-55 to +150
GBJ2508E50	25	800	GBJ	1500W	1.7@12.5A	0.5	0.5	300	-55 to +150
GBJ2512E50	25	1200	GBJ	1500W	1.8@12.5A	0.5	0.5	230	-55 to +150
GBU1503E150	15	300	GBU	600W	0.7@3A	0.1	0.5	180	-55 to +150
